  2. Ljuddämpare cirkulär rakt galvaniserad TSLCU50

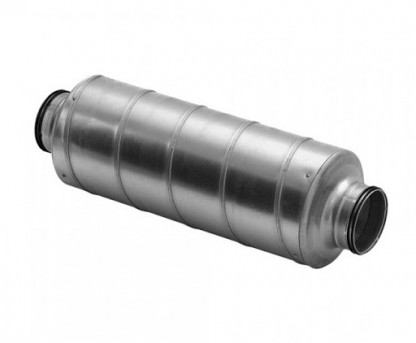

Ljuddämpare cirkulär rakt galvaniserad TSLCU50




Ljuddämpare cirkulär rakt galvaniserad TSLCU50

Brandtekniska klasser utan skyddsavstånd: EI 30, E 120

Brandtekniska klasser med skyddsavstånd till:

Utrymmande person: 3 kW/m²EI 120 vid avstånd 50 mm

Brännbara material: 10 kW/m²EI 120 vid avstånd 5 mm, 30 kW/m²EI 120 vid avstånd 5 mm

Isoleringstjocklek: 50 mm

En särskild monterings, mätnings, injusterings och skötselanvisning finns för denna produkt.





Insättningsdämpning [dB] för
mittfrekvens [Hz]

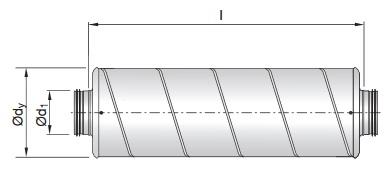

Ød1nom
mm		 lnom
mm
 63 125 250 500 1k 2k 4k 8k Ødy
mm
 l
mm		 m
kg
 80  300  5 5 8 15 28 29 23 16 190 300 1,9
80 600 5  7 12  26 41 50 48 24 190 600 3,1
80 900  5 9 17  37 50 50 50 32 190 900 4,6
80 1200 6 11 21 49 50 50 50 40 190 1200 5,7
 100 300 2  2 6 14 21 25 20 11 210 360 2,3
 100 600 4 3 11 24 36 49 34 17 210 660 4,1
   100   900 5 4 15 34  50 50 48 23 210 960 5,2
   100   1200 6 5 19 45 50 50 50 29  210 1260 6,5
 125 300 2 2 6 13 16 20 15 10 235 365 2,7
 125 600 3  3 9 23  30 40 22 14 235 665 4,4
 125 900 4 4 12 33 45 50 30 17 235 965 6,2
 125 1200 5  5 15 43  50 50 38  21 235 1265 7,5
 160 300 1 2 4 10 12  15 8 8 270 375 3,0
 160 600   2 3   7 19  27 29 14 11 270 675 5,4
 160 900 2 4 10 28 42 43 20 15 270 975 7,5
 160 1200 2 5 13 37 50 50 26 19 270 1275 9,2
 200 300 1 2 5 8 10   11 5 5 310 385 4,1
 200 600 2 3 7 16 21 23 9 8 310 685 6,9
 200 900 2 4 8 24  32 34 13 10  310 985 9,7
  200   1200 3 5 10 31  43 45 18 13 310  1285 12,0
250 600 3 2 7 13 17 16 8 6 365 600 8,6
250 900 3 4 8 20 26 23 10  8 365 900 11,7
250 1200 4 5 9 26  35 30 12 10 365 1200 15,0
315 600 0 2 6 11   14 9 4 5 427  600 11,3
315 900 1 3   7 16 22 12 6 7 427 900 15,6
 315  1200 1 3  8 22 30 16 7 9 427 1200 20,3
   400 * 600 0 3 4 6 8 4 4 4 508 600 20,5
  400 * 900 1 3 5 10 13 7 5 6 508 900 26,8
  400 * 1200 1 4 7 14 19 10 7 8 508 1200 30,3
  • Ljuddämpare cirkulär rakt galvaniserad Ø80xØ300 mm
    Art. nr.
    TSLCU5080300
    Ljuddämpare cirkulär rakt galvaniserad Ø80xØ300 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø80xØ600 mm
    Art. nr.
    TSLCU5080600
    Ljuddämpare cirkulär rakt galvaniserad Ø80xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø80xØ900 mm
    Art. nr.
    TSLCU5080900
    Ljuddämpare cirkulär rakt galvaniserad Ø80xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø80xØ1200 mm
    Art. nr.
    TSLCU5080120..
    Ljuddämpare cirkulär rakt galvaniserad Ø80xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø100xØ300 mm
    Art. nr.
    TSLCU5010030..
    Ljuddämpare cirkulär rakt galvaniserad Ø100xØ300 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø100xØ600 mm
    Art. nr.
    TSLCU5010060..
    Ljuddämpare cirkulär rakt galvaniserad Ø100xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø100xØ900 mm
    Art. nr.
    TSLCU5010090..
    Ljuddämpare cirkulär rakt galvaniserad Ø100xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø100xØ1200 mm
    Art. nr.
    TSLCU5010012..
    Ljuddämpare cirkulär rakt galvaniserad Ø100xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø125xØ300 mm
    Art. nr.
    TSLCU5012530..
    Ljuddämpare cirkulär rakt galvaniserad Ø125xØ300 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø125xØ600 mm
    Art. nr.
    TSLCU5012560..
    Ljuddämpare cirkulär rakt galvaniserad Ø125xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø125xØ900 mm
    Art. nr.
    TSLCU5012590..
    Ljuddämpare cirkulär rakt galvaniserad Ø125xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø125xØ1200 mm
    Art. nr.
    TSLCU5012512..
    Ljuddämpare cirkulär rakt galvaniserad Ø125xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø160xØ300 mm
    Art. nr.
    TSLCU5016030..
    Ljuddämpare cirkulär rakt galvaniserad Ø160xØ300 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø160xØ600 mm
    Art. nr.
    TSLCU5016060..
    Ljuddämpare cirkulär rakt galvaniserad Ø160xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø160xØ900 mm
    Art. nr.
    TSLCU5016090..
    Ljuddämpare cirkulär rakt galvaniserad Ø160xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø160xØ1200 mm
    Art. nr.
    TSLCU5016012..
    Ljuddämpare cirkulär rakt galvaniserad Ø160xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø200xØ300 mm
    Art. nr.
    TSLCU5020030..
    Ljuddämpare cirkulär rakt galvaniserad Ø200xØ300 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø200xØ600 mm
    Art. nr.
    TSLCU5020060..
    Ljuddämpare cirkulär rakt galvaniserad Ø200xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø200xØ900 mm
    Art. nr.
    TSLCU5020090..
    Ljuddämpare cirkulär rakt galvaniserad Ø200xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø200xØ1200 mm
    Art. nr.
    TSLCU5020012..
    Ljuddämpare cirkulär rakt galvaniserad Ø200xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø250xØ300 mm
    Art. nr.
    TSLCU5025030..
    Ljuddämpare cirkulär rakt galvaniserad Ø250xØ300 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø250xØ600 mm
    Art. nr.
    TSLCU5025060..
    Ljuddämpare cirkulär rakt galvaniserad Ø250xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø250xØ900 mm
    Art. nr.
    TSLCU5025090..
    Ljuddämpare cirkulär rakt galvaniserad Ø250xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø250xØ1200 mm
    Art. nr.
    TSLCU5025012..
    Ljuddämpare cirkulär rakt galvaniserad Ø250xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø315xØ600 mm
    Art. nr.
    TSLCU5031560..
    Ljuddämpare cirkulär rakt galvaniserad Ø315xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø315xØ900 mm
    Art. nr.
    TSLCU5031590..
    Ljuddämpare cirkulär rakt galvaniserad Ø315xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø315xØ1200 mm
    Art. nr.
    TSLCU5031512..
    Ljuddämpare cirkulär rakt galvaniserad Ø315xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø400xØ600 mm
    Art. nr.
    TSLCU5040060..
    Ljuddämpare cirkulär rakt galvaniserad Ø400xØ600 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø400xØ900 mm
    Art. nr.
    TSLCU5040090..
    Ljuddämpare cirkulär rakt galvaniserad Ø400xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø400xØ1200 mm
    Art. nr.
    TSLCU5040012..
    Ljuddämpare cirkulär rakt galvaniserad Ø400xØ1200 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø500xØ900 mm
    Art. nr.
    TSLCU5050090..
    Ljuddämpare cirkulär rakt galvaniserad Ø500xØ900 mm
  • Ljuddämpare cirkulär rakt galvaniserad Ø500xØ1200 mm
    Art. nr.
    TSLCU5050012..
    Ljuddämpare cirkulär rakt galvaniserad Ø500xØ1200 mm
